定制型伺服电缆

产品详情

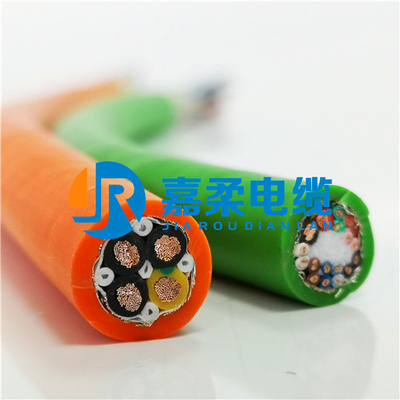

【定制型伺服电缆】

定制型伺服专用的电缆采用了双重镀锡铜网屏蔽效果,作为测量、监测和控制电缆适合用在机床制造、成套设备安装工程、电站、暖气和空调系统、冷冻设备、办公自动设备、仓储设备、室内起重设备、以及数据处理系统等场合。耐热阻燃,绝缘性能优异、化学性能稳定,因为对绞线屏蔽采用了优质聚乙烯使得传输性能,由于采用了新性的铝箔麦拉加铜网编织双层屏蔽, 有效抵抗电磁波干扰。


【定制型伺服电缆】电气特征和部分电气满足性表现

高柔性、防水、防腐蚀、耐油、耐磨、耐弯曲、耐候、寿命长;

细而柔软多股的铜线不易折断或刺破外护套,多股纤维填充绳确保电缆圆整,提高电缆抗拉伸、抗摇摆的性能,优质的外护套材质确保了线缆特有的性能。

移动速度:3~8m/s

移动加速度:40m/s²
工作电压:

动力电缆:1,0mm²及以下_300/500V;1.5mm²及以上_600/1000V
控制电缆:300V
测试电压:

动力电缆:1,0mm²及以下_2000V;1.5mm²及以上_3500V
控制电缆:1500V
绝缘电阻:≥20MΩ/km(20℃)
弯曲半径:

移动安装:大约7.5x D(线缆外径)

固定安装:大约4x D(线缆外径)
工作温度:

弹性体材料:-10℃至+70℃

聚氨酯材料:-30℃至+90℃
阻燃特性:伺服电缆,编码器电缆参照VDE 0472-804部分B类测试标准和IEC 60332-1

【定制型性伺服电缆电气结构表现】

导体:多股极细无氧裸铜丝绞合,短节距绞合;参照IEC 60228/VDE 0295,6类导体结构标准;

绝缘:特殊耐油弹性体混合材料,保障伺服电缆,编码器电缆严格的电气性能以及数据和信号稳定传输;
芯线绞合:线芯以短节距绞合;

线芯识别:

-JZ:黑色芯线 白色数字编码 不带黄绿导线
-JB:彩色线芯 带黄绿导线
-OZ:黑色芯线 白色数字编码 不带黄绿导线
-OB:彩色芯线 不带黄绿导线
伺服电缆彩色芯线标准参照VDE 0293-308

编码器电缆彩色线芯标准参照DIN 47100
屏蔽:精细镀锡丝编织屏蔽,屏蔽密度≥85%;
外护套:特殊弹性体耐油弹性体混合材料/进口聚氨酯PUR材料;
外护套颜色:

黑色(RAL9005)

灰色(RAL7001)

橙色(RAL2003)


以上产品信息是由上海嘉柔电线电缆有限公司生产经营的特种柔性专用的伺服电机电气用电缆,我司主要生产经营各种优质国产的:

拖链电缆|卷筒电缆|铲运机电缆|抓斗电缆|伺服电缆|扁电缆|耐低温电缆|耐油电缆|防海水电缆|港口机械、龙门吊电缆|渣吊,垃圾吊(YET/RLR电缆)|TPU PUR聚氨酯专用电缆|水下电缆等,未经允许、请勿转载!
