龙门吊专用抗扭转电缆：化解螺旋应力的工程方案

龙门吊专用抗扭转电缆：化解螺旋应力的工程方案

龙门吊在港口、堆场等大型作业区域运行时，大车与小车的协同移动会使连接电缆承受复杂的螺旋形扭转应力。普通柔性电缆在这种工况下易出现芯线打结、护套扭曲开裂甚至导体断裂等问题。龙门吊抗扭转电缆通过针对性设计，有效解决了这一特定机械应力下的可靠性挑战。

扭转应力的产生与危害

当龙门吊大车沿轨道移动时，电缆卷筒同步收放，而小车横向移动则使电缆在垂直方向产生偏移。两种运动叠加导致电缆沿轴向形成螺旋状扭转。这种扭转力在电缆内部产生剪切应力，尤其在固定端与卷筒连接处最为集中。长期作用下，普通电缆的绞合结构会逐渐松散，绝缘层与护套间产生相对位移，最终引发电气故障或机械损伤。抗扭转电缆的核心价值在于通过结构设计主动抵消这种螺旋应力。

结构设计的抗扭机制

龙门吊抗扭转电缆采用多层反向绞合结构。导体由多股细铜丝束绞后，以特定节距进行复绞，形成基础柔性单元。绝缘线芯成缆时，采用“S-Z”交替绞合方式，即相邻层绞合方向相反。这种设计使电缆在受外力扭转时，不同绞层产生反向扭矩，相互抵消大部分螺旋应力。为增强抗扭性能，缆芯内填充高弹性发泡材料，既保持结构圆整度，又为扭转形变提供缓冲空间。外护套与加强层之间增设芳纶纤维编织层，通过其高模量特性限制电缆的过度扭转角度。

材料选择的动态适应性

护套材料选用聚氨酯（PUR）具备优异的弹性恢复性能。当扭转外力消除后，材料分子结构能快速回弹至初始状态，避免**变形。PUR材料在耐磨性（Taber磨耗值≤50mm³）和抗撕裂性（≥30N/mm）方面表现突出，可抵御地面摩擦与机械撞击。导体与绝缘材料的动态疲劳测试，确保在反复扭转下电气性能稳定。

导体：多股精绞无氧细裸铜丝（镀锡丝请说明），符合VDE 0295 CLASS 5标准；
绝缘：特殊改性高强度弹性体绝缘，满足严格的电气性能；
颜色代码： 按VDE 0293或VDE 0293-308彩色芯线色标
成缆：优化短节距无扭力绞合，中心/间隙填充抗拉元件；
内护套：特殊改性高强度丁晴/PUR材料内护套；
加强件：芳纶编织加强层；

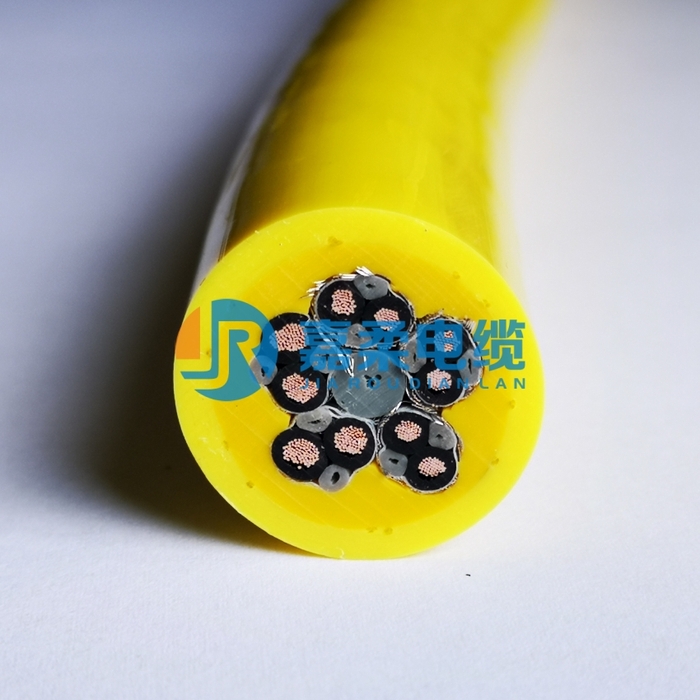

外护套：高耐磨且机械性能更优异聚氨酯(PUR)外护套，黄色/黑色。

龙门吊抗扭转电缆通过科学的结构设计与材料匹配，将被动承受扭转变为主动化解应力。其技术本质在于通过反向绞合层产生平衡扭矩，利用高弹性材料实现形变恢复，最终在动态扭转工况下维持电气与机械性能的稳定。这种针对性解决方案已成为大型起重设备安全运行的关键保障。
